建筑工程中pvc管等幾種材質管材的選用及預埋方式

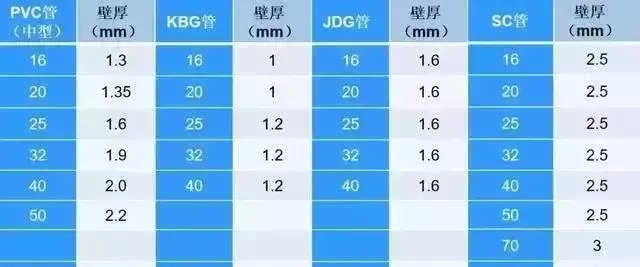

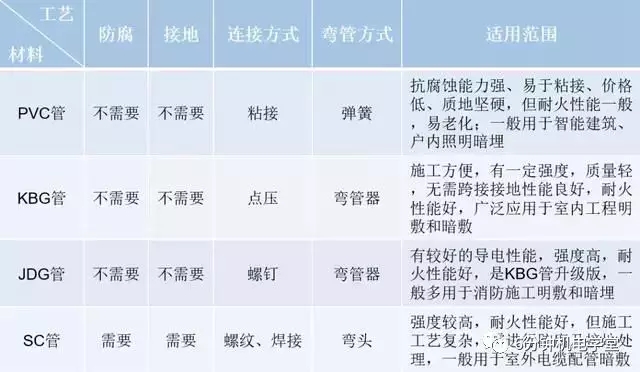

建筑工程中常用的四種電氣導管：
其材質、工藝及適用范圍各有何特點？預埋施工是如何進行的？下面就基于工程實例，總結解讀這四種常用的線管選用及其預埋工藝。

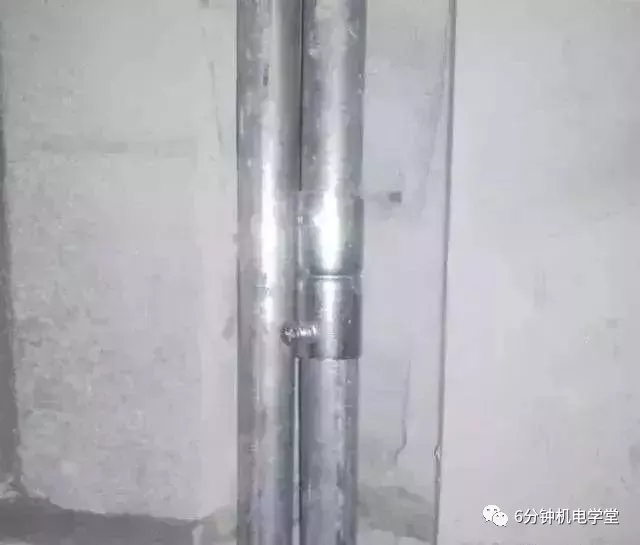

• 管材里外應光滑，無凸棱凹陷、針孔、氣泡，內外徑應符合國家統一標準，管壁厚度應均勻一致• 所用絕緣導管附件與配制品，如各種燈頭盒、開關盒、插座盒、管箍、粘合劑等，套管的長度要滿足管外徑的3倍，并應使用配套的阻燃制品• 阻燃型塑料管的管壁應薄厚均勻，無氣泡及管身變形等現象；暗敷設如設計無要求均應使用中型以上導管• 導管上應標明每批產品的制造廠名稱、阻燃標記、型號、外徑尺寸、導管長度、性能標準編號等• 線管內、外壁平滑，無明顯氣泡、裂紋及色澤不均等缺陷；內外表面沒有凸棱及類似缺陷；管口邊緣平滑，不損傷電線、電纜的絕緣層；KBG鋼管應內外壁鍍鋅層應光亮、均勻，無破損脫落• 管材壁厚、內外直徑應均勻• 型號規格符合設計要求管材表面有明顯不脫落的產品標識• 金屬內外壁鍍層均勻完好無剝落、銹蝕等現象• 管材連接套管及其金屬附件內外壁表面光潔無毛刺、飛邊、砂眼、氣泡、裂紋、變形等缺陷• 管材連接套管及其金屬附件壁厚均勻管口邊緣平整光滑，緊定螺釘符合產品設計要求螺紋整齊光滑配合良好• 管材壁厚、內外直徑應均勻• 焊縫均勻，無劈裂、砂眼、棱刺和凹扁現象通常的做法是混凝土澆筑前，線盒內填充木屑用膠帶纏住封口。根據施工圖紙和規定的要求準確測量出燈位的位置，用油漆標出燈位盒的尺寸位置及進入燈位盒管路的敷設方向。
• 切管時必須尺寸精確：由于長度偏差不大，施工時為了省事強行安裝，管道偏長時導致線管整體受力較大，線管偏短時為了能連接上，將接頭處套筒不留足長度，接頭處容易出現縫隙或脫落。• 切管管口毛刺未處理：由于使用工具或方法不合適，很多時候現場制作時未配備圓形銼刀，管口毛刺處理不到位，導致接頭安裝困難，后期穿線時容易損壞電線絕緣層。• 彎管時管道彎曲質量：現場各種不同類型管道彎曲時，彎管時使用的工具或方法不合適，更有甚著直接用腳踩彎或卡在鋼筋上，或者彎管彎曲半徑過小。這都容易造成線管彎折。切割的線管管口要平齊，不得有毛刺、銳邊等，焊管的焊縫飽滿、密封，并除去焊渣，在混凝土內暗敷時內側需進行防腐處理，外側不做防腐。
線管的材料、規格、型號、尺寸必須選擇正確。
線管彎制后不應有裂縫或顯著凹癟現象。線管的彎曲半徑不小于6D，兩個線盒之間只有一個彎時，不小于4D。彎頭不宜超過3個，直角彎不得超過2個。

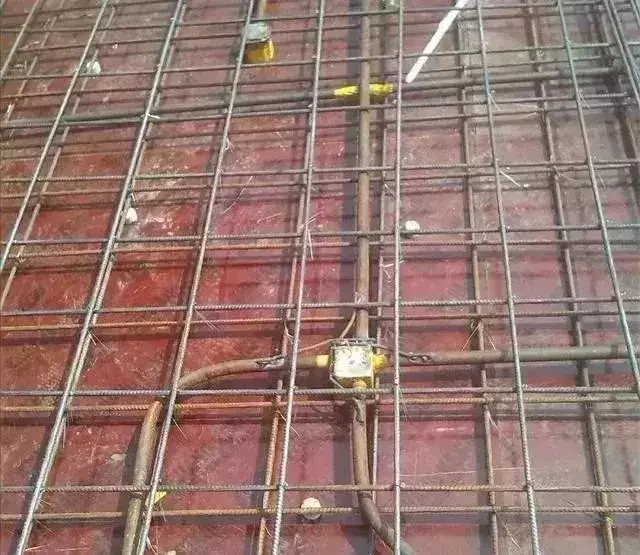

箱、盒定位固定中的常見問題及注意事項：• 定位要精確：前期預留孔洞的時候，如對位置定位不精確會導致后期配電箱、底盒、燈具、設備安裝造成較大影響，嚴重影響安裝完成后的觀感，嚴重的會導致部分使用功能不能實現。• 洞口尺寸要正確：洞口尺寸不合適，會造成后期增加較多的開鑿及修補工作，而且在砌體或混凝土上開鑿時可能會影響到結構安全。• 固定要牢固：線盒如固定不牢固，在鋼筋混凝土內施工時易造成洞口偏位，連接的線管松動脫落，更有線盒在混凝土澆筑過程中損壞而導致該回路報廢；在二次結構中預埋時，箱體及線盒容易傾斜，使接線困難，影響美觀。混凝土結構中預埋時已土建定位控制點為基礎精確定位線盒位置及高度，墻柱中線盒及配電箱只預留洞口，二次結構以土建1m線及灰餅為依據，箱盒表面超出抹灰面2mm為宜。

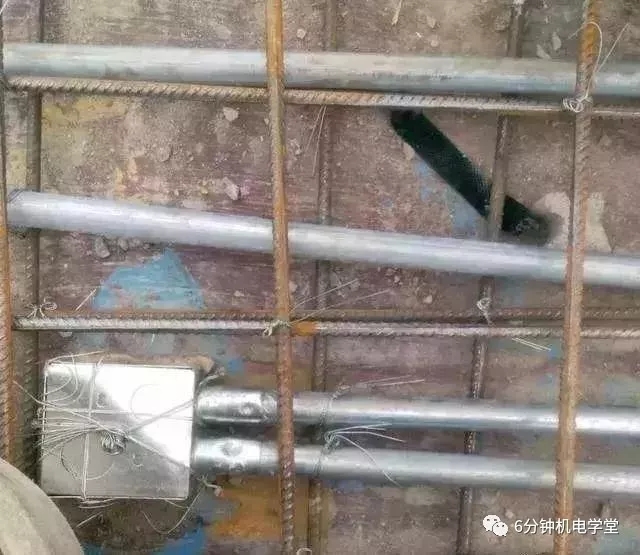

線盒安裝時四周用鋼筋固定并點焊牢固；線盒與線管之間必須安裝鎖扣；根據土建施工標準線進行精確定位，并考慮到混凝土保護層厚度。

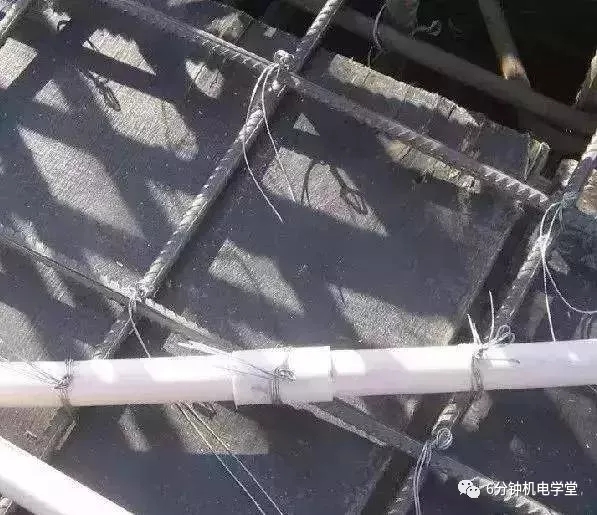

線管入盒必須順直，不得斜插入內；套筒長度為管徑的1.5~3倍；線管套筒粘接時粘接劑必須涂滿管壁及端部，管的端部必須緊密連接并保持至少15不動，保證粘接牢固，線管接頭及兩端50mm處必須固定牢固。
